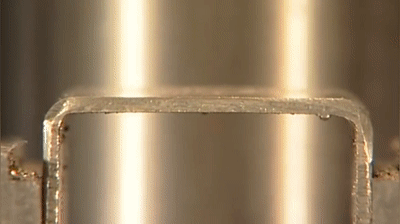

管螺紋熱熔鉆常識

管螺紋：主要用來進行管道的連接，使其內外螺紋的配合緊密，有直管和錐管兩種。

英制管螺紋來源于英制惠氏螺紋熱熔鉆頭，惠氏螺紋的管路系列與惠氏螺紋牙型組合建立起了英制管螺紋的基本尺寸.按1/16錐度關系，惠氏螺紋的徑向直徑公差轉化為英制密封管螺紋的軸向牙數公差（存在一定量的修約和調整）.再參照英制密封管螺紋的公差值提出英制非密封管螺紋的公差（公差由單向分布變?yōu)閱蜗蚍植?，放松頂徑公差，放開底徑公差）.三種螺紋提出的時間為：

1841年，提出英國惠氏螺紋，1905年，頒布惠氏螺紋新標準（BS 84）
1905年，頒布英制密封管螺紋標準（BS 21）
1905年至1940年，由惠氏螺紋履行英制非密封管職責.1940年，提出惠氏螺紋的非密封管螺紋系列（BSP系列）；1956年，單獨頒布英制非密封管螺紋標準（BS 2779）
歐洲國家和英聯邦國家首先接受了英制管螺紋標準.ISO/TC5/SC5管螺紋標準化技術委員會及其秘書處受歐洲國家控制，英制管螺紋標準被ISO標準采用.1955年，ISO提出英制密封管螺紋標準（ISO R 7）；1961年，ISO提出英制非密封管螺紋標準（ISO R 228）.1978年，ISO頒布了兩種英制管螺紋的正式標準（ISO7-1和ISO228-1）.目前，英制管螺紋已被北美洲已外的國家所普遍接受，廣泛的應用于國際貿易中.

ISO標準內的英制管螺紋已轉化為米制單位制.英制管螺紋熱熔鉆的米制化方法非常簡單，將原來管螺紋的英寸尺寸乘以25.4就轉化為毫米尺寸.英制管螺紋尺寸在被淘汰的問題.所謂要使用真正的管螺紋標準是不現實的.這里不存在真米制管螺紋與假米制管螺紋之分.

英制密封管螺紋有兩種配合方式，“柱/錐”和“錐/錐”.兩種英制密封管螺紋使用不同的螺紋環規（圓柱螺紋環規和圓錐螺紋環規）和螺紋塞規（基準平面的位置不同，兩者基準平面相距半牙）.歐洲國家主要采用“柱/錐”配合螺紋；而歐洲以外國家則主要采用“錐/錐”配合螺紋.同一個密封管螺紋件，歐洲國家檢驗合格的管螺紋，歐洲以外國家檢驗則可能不合格.國際貿易中一定要注意這種差異否則可能出現廢品.1994年前，ISO的英制密封管螺紋標準及其量規標準是按“錐/錐”配合體系設計的.我國的英制密封管螺紋產品可以直截進入國際市場.而歐洲國家的管螺紋的管螺紋產品則處于不利的地位.2000年以后，ISO的英制密封管螺紋標準及其量規標準是按“柱/錐”配合題系設計的.我國原有的英制密封管螺紋產品進入國際市場就會遇到困難.為此，我國于2000年修訂了英制密封管螺紋國家標準.將原來的一個螺紋標準變?yōu)閮蓚€螺紋標準，以此提示設計者要注意兩種配合螺紋的不同和正確選用.日本在1999年修定英制密封管螺紋標準時，仍然堅持采用1994年前的ISO標準.所以，2000年以后的國際英制密封管螺紋市場更加復雜，國內廠家要備加小心.

英制密封管螺紋為一般用途的密封管螺紋，使用中要在螺紋副內加入密封添料.其特點是比較經濟，加工精度要求適中.不加密封添料就可以保證密封連接的螺紋為干密封管螺紋.英制管螺紋體系內沒有干密封管螺紋.

密封管螺紋具有機械連接和密封兩大功能；而非密封管螺紋僅有機械連接一種功能.所以密封管螺紋的精度要嚴于非密封管螺紋的精度.有些人看到非密封管螺紋的中徑公差為密封管螺紋中徑公差的一半，認為非密封管螺紋的精度高于密封管螺紋的精度，這種觀點是不正確的，密封管螺紋對牙型精度有要求.其大徑，中徑和小徑的公差是相同的；其牙側角和螺距誤差對密封性能有較大影響.而非密封管螺紋對牙型精度基本沒有要求.其頂徑公差大于中徑公差；其底徑?jīng)]有公差要求.；另外，有些人認為可以用非密封圓柱內螺紋與密封圓柱外螺紋組成配合.這種觀點也是錯誤的.這樣做就等于放松了密封內螺紋的精度要求，由于密封管螺紋的使用場合，加工精度，裝配和檢測等技術的不同，目前的管螺紋熱熔鉆標準無法保證所有的符合標準規定的螺紋件都能實現密封.在英制密封管螺紋標準內無法提出統一的螺紋單項參數的精度要求.這些單項螺紋參數對密封性能有直接影響.目前，解決問題的根本出路是針對自己特定的產品，各個行業或公司制定自己的內控措施.這些參數的內控指標一般對外是保密的.對其它行業的公司也是不通用的，生產廠家對此要有清醒的認識.密封管螺紋標準不是萬能的，密封問題可能需場家自己留心注意.1987年以前，我國沒有美制和英制管螺紋標準.可是生產中又無法回避這兩種國際普遍使用的管螺紋標準，為此，舊機械制圖標準曾經自行規定過美制和英制管螺紋的標記代號，這些螺紋代號來源于漢語拼音字母，根本沒有考慮與國外標準管螺紋標準代號是否一致.由于此標準只規定了螺紋代號而沒有規定螺紋參數，同一個螺紋代號在不同企業或行業所表示的螺紋參數可能也有差異.出現廢品時沒有依據判斷誰對誰錯.1987至1991年，我國頒布了英制管螺紋標準.從此，管螺紋代號和標記應服從管螺紋標準的規定.舊機械制圖標準所規定的管螺紋代號應該立即廢止.

1、密封管螺紋（R）

英制密封管螺紋的基本尺寸及其公差

配合方式

英制密封管螺紋有兩種配合方式：圓柱內螺紋與圓錐外螺紋組成“柱/錐”配合；圓錐內螺紋與圓錐外螺紋組成“錐/錐”配合.

歐洲國家主要采用“柱/錐”配合螺紋；而歐洲以外國家則主要采用“柱/錐”配合螺紋.兩種螺紋的檢驗量規存在一定不同；目前的ISO英制密封管螺紋量規標準（ISO 7-2：2000）是按“柱/錐”配合體系設計的.

標記

英制密封管螺紋的完整標記由螺紋特征代號、螺紋尺寸代號和旋向代號組成.
英制密封圓柱內螺紋的特征代號為：RP；
英制密封圓錐內螺紋的特征代號為：RC；
英制密封圓錐外螺紋的特征代號為：R1（與英制密封圓柱內螺紋配合使用）；
R2（與英制密封圓錐內螺紋配合使用）；
左旋螺紋的旋向代號為LH；右旋螺紋的旋向代號省略不標. .
對密封管螺紋，利用RP/R1，RC/R2分別表示“柱/錐” 和“錐/錐”螺紋副.

2、非密封管螺紋熱熔鉆

英制非密封管的基本尺寸及其極限偏差

標記:

英制非密封管螺紋的完整標記由螺紋特征代號，螺紋尺寸代號，中徑公差等級代號和旋向代號組成.

英制非密封圓柱螺紋的特征代號為：

對英制非密封圓柱內螺紋，其中徑公差等級代號省略不標；而英制非密封圓柱外螺紋的中徑公尺等級代號分別為A和B.
左旋螺紋的旋向代號為LH；右旋螺紋的旋向代號省略不標.
當表示英制非密封管螺紋的螺紋副時，僅標注外螺紋的標記代號.

示例：

尺寸代號為2的右旋，非密封圓柱內螺紋：
尺寸代號為3的A級，右旋，非密封圓柱外螺紋：G3A
尺寸代號為4的B級，左旋，非密封圓柱外螺紋：
尺寸代號為2的右旋，非密封圓柱內螺紋與A級圓柱外螺紋組成的螺紋副：
加工內孔螺紋的是管螺紋絲錐 加工外螺紋的有板牙。

其他：

55°圓錐管螺紋熱熔鉆的轉化.
55°圓錐管螺紋，是指螺紋的牙型角為55°、螺紋具有1：16的錐度。該系列螺紋在世界上應用廣泛，它的代號，各國規定不同
